Допустимый нагрев контактных соединений

Какая температура допустима

Нормы зависят от материала контакта (медь, алюминий, покрытие), типа соединения и аппарата. Их приводит РД 34.45-51.300-97 «Объём и нормы испытаний электрооборудования».

Конкретные предельные значения берите из действующей редакции документа для вашего типа аппарата и соединения. Если сомневаетесь, какой порог наклейки выбрать, опишите узел в заявке — подберём.

Почему греются контакты

• Ослабление затяжки болтового соединения из-за циклов нагрева и остывания.
• Окисление контактной поверхности, особенно у алюминия.
• Перегрузка по току и недостаточное сечение.
• Загрязнение и влага.

Рост сопротивления контакта ведёт к росту нагрева, а нагрев ускоряет окисление — процесс разгоняется сам.

Как контролировать нагрев между осмотрами

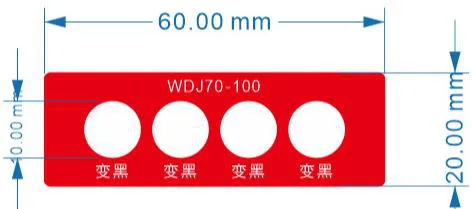

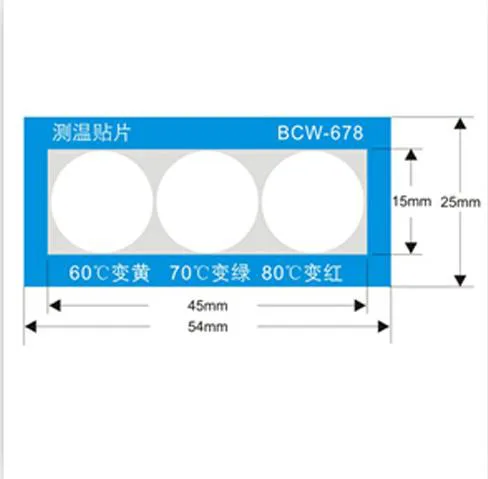

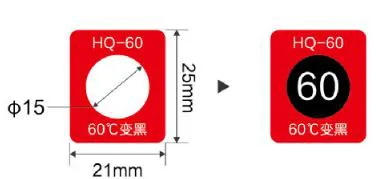

Тепловизионный контроль показывает картину в момент осмотра. Между осмотрами перегрев может возникнуть и пройти незамеченным. Необратимая термонаклейка на контакте запоминает его: окно темнеет и остаётся тёмным до следующего обхода.

Порог наклейки выбирают ниже допустимой температуры узла. Подробно — в статье как контролировать нагрев контактов без тепловизора и на странице термоиндикаторы для электрооборудования.
